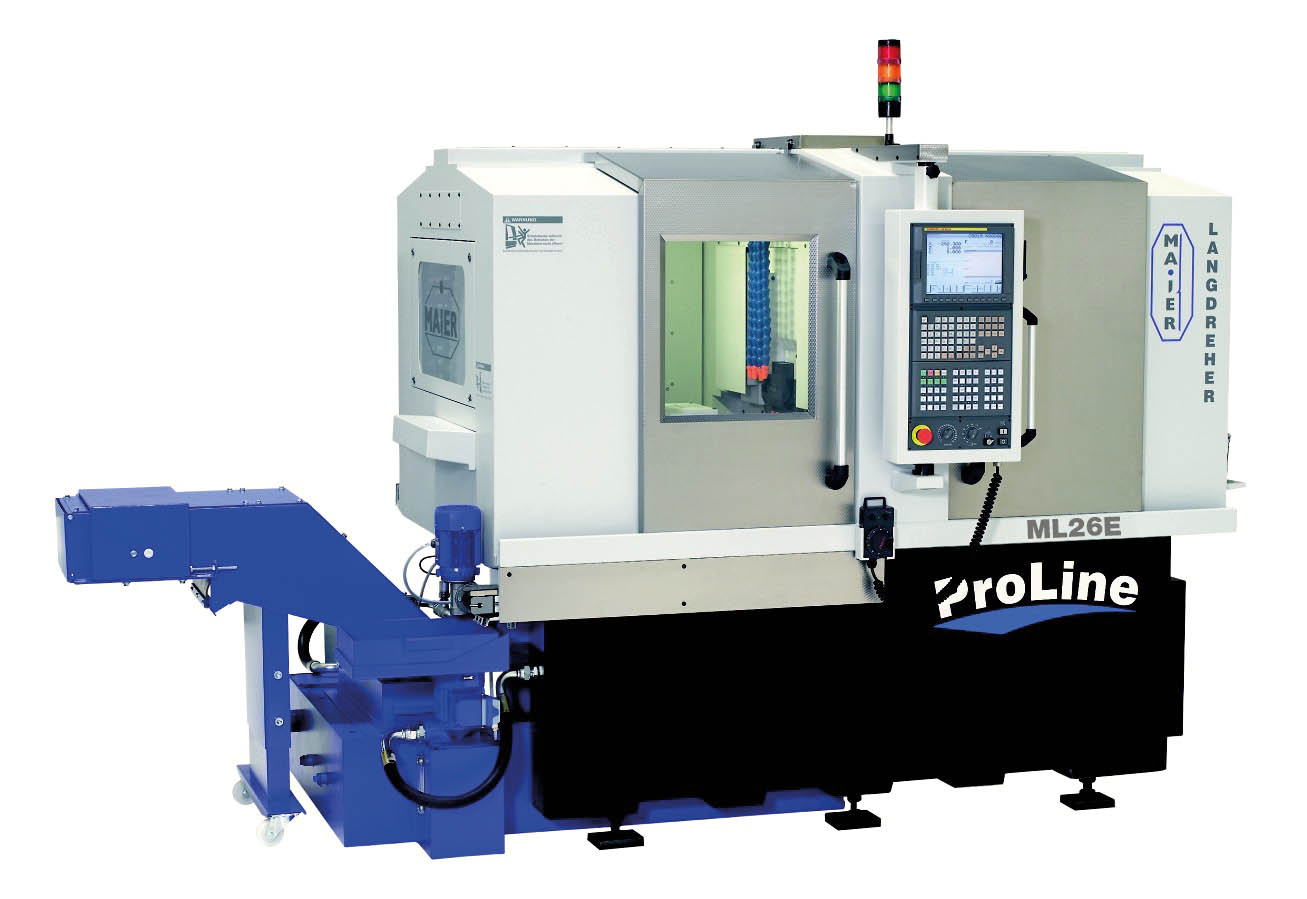

Maier ProLine

E

Kurze Bearbeitungszyklen bei komplexen Werkstücken

Kurze Bearbeitungszyklen selbst bei sehr komplexen Werkstücken.

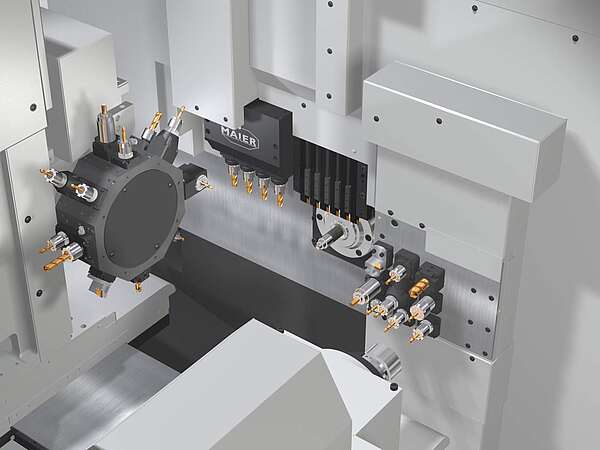

16-Stationen-Werkzeugrevolver, 12 Achsen und bis zu 35 Werkzeuge.

  •   3-Teile-System: 3 Werkzeuge gleichzeitig im Eingriff
  •   12 Achsen
  •   Querbearbeitung 4-fach
  •   bis zu 35 Werkzeuge (26 angetrieben)

System 1:
6 Drehlinge 12 x 12 mm oder 5 x 16 x 16 mm, 4 angetriebene Werkzeuge quer

System 2:
Y2-Achse an Rückseite (3 feste + 6 angetriebene Werkzeuge)

System 3:
2 x 8 Stationen-Revolver mit bis zu 16 angetriebenen Werkzeugen

  •  C-Achse an Hauptspindel + 5° mechanische Indexierung
  •  C-Achse an Gegenspindel + 5° mechanische Indexierung
  •  C-Achse an Revolver + freiprogrammierbare Winkeleinstellung
